三菱PLC模块QD70P4 QD70P8的接线注意事项(QD70P4接线、QD70P8接线)1、一定要在给QD70P接线前确认端子布局。
2、正确焊接外部设备连接接头。不完全的焊接可能导致故障。
3、确保不让异物(诸如锯屑和接线碎片)进入QD70P。否则会导致火灾、失效或故障。
4、为了防止接线过程中异物(如线头)进入QD70P模块内部，在模块上部粘有一层保护标签。在接线完成前不要撕掉标签。然而在起动系统前，一定要撕下标签，以确保热量散发。
5、用两个螺钉将外部设备连接接头紧紧地固定到QD70P的接头上。
6、不要拉着电缆部分来断开连接到QD70P或驱动装置的外部接线电缆。当电缆带有接头时，一定要抓住连接到QD70P或驱动装置的接头。拉着连接到QD70P或驱动装置的电缆可能导致QD70P、驱动装置或电缆故障或损坏。
7、不要把连接到QD70P外部输入/输出信号或驱动装置的连接电缆与用于PLC之外的主电路线、电源线或负载线捆扎在一起或相邻敷设。作为指导，应把它们分开100mm。否则会由于噪音、电涌或感应而导致故障。
8、如果连接到QD70P的电缆必须绝对地靠近电源线放置(100mm之内),则使用一般的屏蔽电缆。必须在QD70P侧给屏蔽接地。

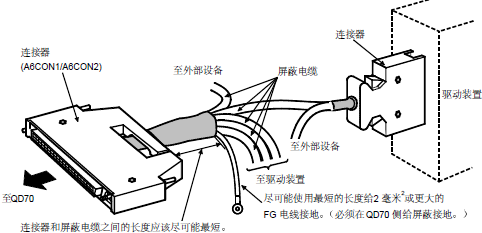

[使用屏蔽电缆的接线例子]

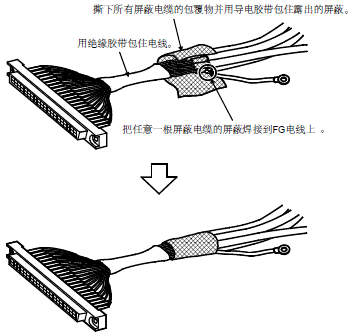

[屏蔽电缆的处理例子]

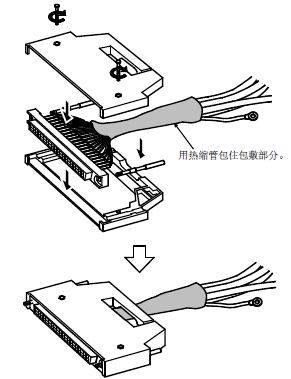

接头的组装(A6CON1/A6CON2)
9、连接到QD70P的电缆应该放置在电缆槽中或固定起来。否则会在电缆摇摆、移动或被不经意拉动时损坏QD70P、驱动装置或电缆，或由于电缆连接不良而造成QD70P、驱动装置或电缆故障。
10、为了使本产品符合EMC指令和低电压指令，一定要使用屏蔽电缆和AD75CK电缆夹给QD70接到控制盒接地。
