三菱FX3U-4AD模块怎样读出模拟量数据的?(FX3U-4AD读出数据)关于使用FX3U-4AD读出模拟量数据时，所需的最低限度的程序，就此进行说明。读出模拟量数据的步骤如下所示：

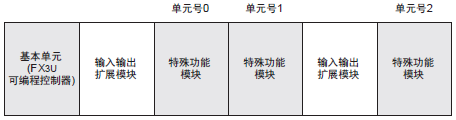

1、确认单元号
从左侧的特殊功能单元/模块开始，依次分配单元号0~7。连接在FX3UC-32MT-LT(-2)可编程控制器上时，分配1~7的单元编号。
请确认分配了哪个编号。
2、决定输入模式(BFM #0)的内容
请根据连接的模拟量发生器的规格，设定与之相符的各通道的输入模式(BFM #0)。用16进制数设定输入模式。请在使用通道的相应位中，选择下表的输入模式，进行设定。
3、编写顺控程序。
. 在H****中，请输入步骤2中决定的输入模式。
. 在□中，请输入步骤1中确认的单元号。

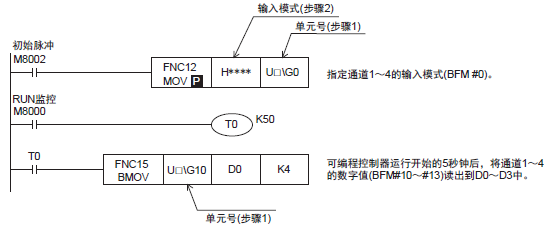

程序举例(FX3U、FX3UC可编程控制器的情况下)*1
*1. 使用FX3G、FX3GC可编程控制器时，请使用FROM/TO指令。
4、传送顺控程序， 确认数据寄存器的内容。
1)、请传送顺控程序，运行可编程控制器。
2)、将4AD中输入的模拟量数据保存到可编程控制器的数据寄存器(D0~D3)中。
3)、请确认数据是否保存在D0~D3中。
