三菱CC-Link/LT主站模块LJ61CL12点数模式和I/O占用点数的设置什么是三菱CC-Link主站的点数模式设置？
点数模式设置是指，可被主站控制的远程站占用一站的点数设置。点数模式有以下3种类型: 4点模式、8点模式和16点的模式。即使I/O占用点数的设置相同，根据点数模式设置可控制的远程站数有所不同。
但是，在系统中连接远程设备站时，应使用16点模式。
1、简单设置
以下介绍点数模式设置和I/O占用点数设置的简单设置方法。

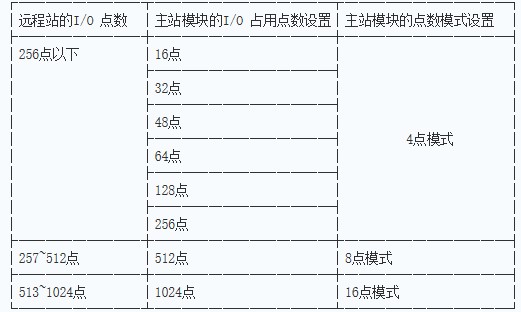

应根据所使用的远程站的I/O点数参照下表进行点数模式设置和I/O占用点数设置。
2、高级设置
以下介绍考虑了未使用点数和占用站数的点数模式设置和I/O占用点数设置的方法。
. 即使I/O占用点数的设置相同，根据点数模式设置可控制的远程站数有所不同。

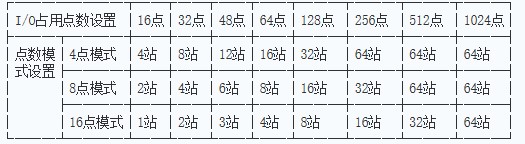

下表列出了I/O占用点数设置、点数模式设置与可连接站数的关系。
===========================要点============================
如果设置的I/O占用点数大于4点模式或8点模式的最大链接点数，多出的I/O点数不能使用。
[例]当点数模式为4点模式，I/O占用点数设置为1024点时
根据设置，主站模块可以占用CPU模块的1024个I/O点。然而，实际可使用的链接点数为256(4点模式设置时的最
大链接点数)，剩余的I/O点(768)不能使用。
===========================================================
. 即使使用相同的远程模块，根据点数模式设置其占用站数也有所不同。
例如，16点模块的情况下，设置为4点模式、8点模式、16点模式时，分别变为占用4站、占用2站、占用1站。
. 最佳模式取决于所使用的远程模块的点数。基本思路是，将系统中使用个数最多的远程模块的点数设置为点数模式时，可最大限度地减少未使用的空余点数。
