三菱CC-Link模块QJ61BT11N链接扫描时间(LS)的计算分析以下就是描述计算远程网络模式或远程I/O网络模式的正常值和最大值的方法。
1、对于远程网络模式
LS = BT {27+(NI*4.8)+(NW*9.6)+(N*30)+(ni*4.8)+(nw*9.6)}+ST+F+TR(μs)
BT: 常数(传送速率)
┌────┬────┬────┬─────┬───┬────┐
│传送速率│156kbps │625kbps │2.5Mbps │5Mbps │l0Mbps ├────┼────┼────┼─────┼───┼────┤
│BT │ 51.2 │ 12.8 │ 3.2 │ 1.6 │ 0.8 │
└────┴────┴────┴─────┴───┴────┘
NI: a、b 和c 中的最终站数
(包括所有专用站的数目，但不包括预约站，而且必需是8的倍数)
a: 远程I/O 站占用的站总数
b: 远程设备站占用的站总数
c: 本地站、备用主站和智能设备站占用的站总数
NW: b 和c 中的最终总数
(包括所有专用站的数目，但不包括预约站，而且必需是8的倍数)
┌────┬──┬──┬───┬───┬───┬───┬───┬───┐
│最终站数│1-8 │9-16│17-24 │25-32 │33-40 │41-48 │49-56 │57-64 │
├────┼──┼──┼───┼───┼───┼───┼───┼───┤
│NI、NW │ 8 │ 16 │ 24 │ 32 │ 40 │ 48 │ 56 │ 64 │
└────┴──┴──┴───┴───┴───┴───┴───┴───┘
N: 连接的站数(不包括预约站)
ni: a + b + c (不包括预约站)
nw: b + c (不包括预约站)
ST: 常数
A: 远程I/O 站的最后站号
B: 远程设备站的最后站号(包括占用的站点数)
C: 本地站，备用主站和智能设备站的最后站号(包括占用的站点数)
(最大值在下面的1)~3)中。但是如果b＝0就不考虑2)，如果c＝0就不考虑3))
1) 800 + (A 15)
2) 900 + (B 50)
3) C≤26 : 1200 + (C*100)
C>26 : 3700 + {(C-26)*25}
EX: 常数(只有在使用远程网络版本2模式或远程网络添加模式时)50+下表所列总数
┌──────┬─────┬─────┬─────┬─────┐
│扩展循环设置│占用1个站 │占用2个站 │占用3个站 │占用4个站 │
├──────┼─────┼─────┼─────┼─────┤
│1倍 │ 0 │ 0 │ 0 │ 0 │
├──────┼─────┼─────┼─────┼─────┤
│2倍 │70*站数 │80*站数 │90*站数 │100*站数 │
├──────┼─────┼─────┼─────┼─────┤
│4倍 │90*站数 │110*站数 │130*站数 │150*站数 │
├──────┼─────┼─────┼─────┼─────┤
│8倍 │110*站数 │160*站数 │210*站数 │260*站数 │
└──────┴─────┴─────┴─────┴─────┘
F: 恢复处理时间{只在有异常站时(包括出错无效站和暂时出错无效站)}
异常站数目*118*BT (1+再送次数)
TR: 瞬时处理时间(只在做出瞬时请求时)
. 主站有瞬时请求时
180*BT
. 本地站有瞬时请求时
40.8*BT*瞬时传送的站数

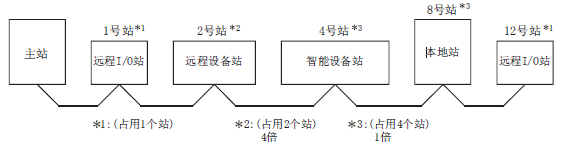

[实例] 传送速率是10Mbps时采用下列系统配置(假设没有异常站或瞬时传送)
BT = 0.8 ST = 2300 EX= 50+110*1=160
NI = 12->16 1) 800+(12*15)=980
NW = 11->16 2) 900+(3*50)=1050
N = 5 3) 1200+(11*100)=2300
ni = 12 A=12, B=3, C=11
nw = 10
LS = 0.8 {27+(16*4.8)+(16*9.6)+(5*30)+(12*4.8)+(10*9.6)}+2300+160
= 2908.8[μs]
= 2.91[ms]
2、对于远程I/O网络模式
LS = BT {27+(NI*4.8)+(N*30)+(ni*4.8)}+ST+F[μs]
BT: 常数(传送速率)
┌────┬────┬────┬─────┬───┬────┐
│传送速率│156kbps │625kbps │2.5Mbps │5Mbps │l0Mbps │
├────┼────┼────┼─────┼───┼────┤
│BT │ 51.2 │ 12.8 │ 3.2 │ 1.6│ 0.8 │
└────┴────┴────┴─────┴───┴────┘
NI: 最终站号(必需是8的倍数)
┌────┬──┬──┬───┬───┬───┬───┬───┬───┐
│最终站数│1-8 │9-16│17-24 │25-32 │33-40 │41-48 │49-56 │57-64 │
├────┼──┼──┼───┼───┼───┼───┼───┼───┤
│NI、NW │ 8 │ 16 │ 24 │ 32 │ 40 │ 48 │ 56 │ 64 │
└────┴──┴──┴───┴───┴───┴───┴───┴───┘
N: 连接的模块数
ni: 占用的总站数
ST: 常数
250 + (ni*10)
F: 恢复处理时间{只在有异常站时(包括出错无效站和暂时出错无效站)}
异常站数目*118*BT*(1+再送次数)

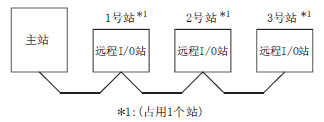

[实例] 传送速率是10Mbps时采用下列系统配置(假设没有异常站)
BT= 0.8 ST = 200 + (ni 10)
NI= 3->8 = 200 + (3*10)
N = 3 = 230
ni= 3
LS= 0.8 {27+(8*4.8)+(3*30)+(3*4.8)}+230
= 365.84[μs]
= 0.37[ms]
