三菱PLC模块QJ61BT11N和远程I/O站的通信功能(QJ61BT11N通信功能)CC-Link 系统有两种通信模式:远程网络模式和远程I/O网络模式。
1、远程网络模式
在该模式中，可以和所有站(远程I/O站、远程设备站、本地站、智能设备站和备用主站)通信。因此，可以根据使用情况配置不同的系统。
2、远程I/O网络模式
在本模式中，仅包括主站和远程I/O站的系统才执行高速循环传送。因此和远程网络模式相比，可以缩短链接扫描时间。

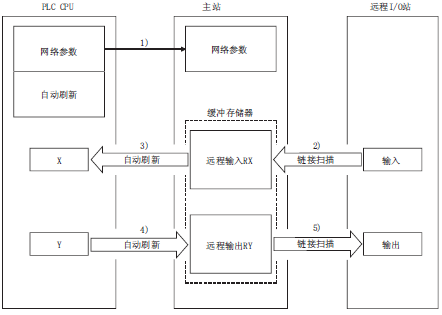

后文概述在远程I/O 网络模式中主站和远程I/O 站的通信方法。在和远程I/O 站通信的时候，开关和指示灯的开/关数据通过远程输入RX和远程输出RY进行通信。
[数据链接启动]
1)、PLC系统电源接通时，PLC CPU中的网络参数传送到主站，CC-Link系统自动启动。

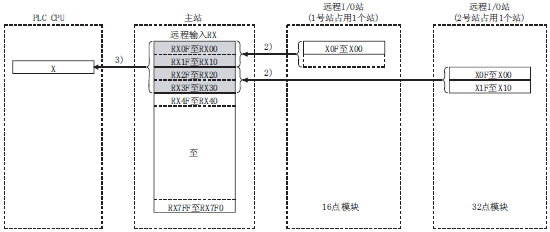

[远程输入]
2)、远程I/O 站的输入状态自动存储(每次链接扫描时)在主站的“远程输入RX”缓冲存储器中。
3)、存储在“远程输入RX”缓冲存储器中的输入状态存储在用自动刷新参数设定的CPU软元件中。

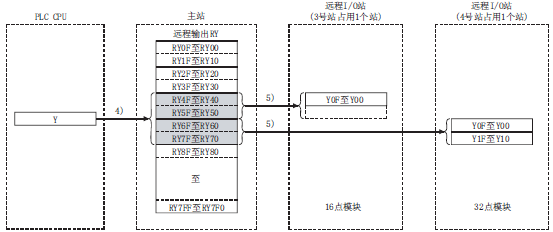

[远程输出]
4)、用自动刷新参数设置的CPU软元件开/关数据存储在“远程输出RY”缓冲存储器中。
5)、存储在“远程输出RY” 缓冲存储器中的输出状态自动输出(每次链接扫描的时候)到远程I/O站。
