FX系列PLC有基本逻辑指令20或27条、步进指令2条、功能指令100多条（不同系列有所不同）。本节以FX2N为例，介绍其基本逻辑指令和步进指令及其应用。

FX2N的共有27条基本逻辑指令，其中包含了有些子系列PLC的20条基本逻辑指令。

块操作指令（ORB / ANB）

（1）ORB（块或指令） 用于两个或两个以上的触点串联连接的电路之间的并联。ORB指令的使用如图1所示。

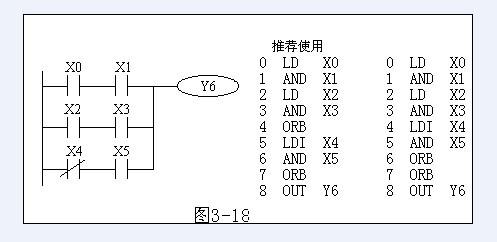

图1 ORB指令的使用

ORB指令的使用说明：

1）几个串联电路块并联连接时，每个串联电路块开始时应该用LD或LDI指令；

2）有多个电路块并联回路，如对每个电路块使用ORB指令，则并联的电路块数量没有限制；

3）ORB指令也可以连续使用，但这种程序写法不推荐使用，LD或LDI指令的使用次数不得超过8次，也就是ORB只能连续使用8次以下。

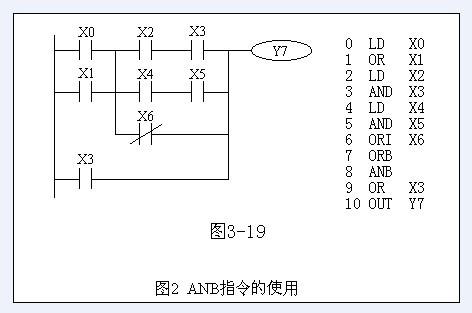

（2）ANB（块与指令） 用于两个或两个以上触点并联连接的电路之间的串联。ANB指令的使用说明如图2所示。

ANB指令的使用说明：

1）并联电路块串联连接时，并联电路块的开始均用LD或LDI指令；

2）多个并联回路块连接按顺序和前面的回路串联时，ANB指令的使用次数没有限制。也可连续使用ANB，但与ORB一样，使用次数在8次以下。
