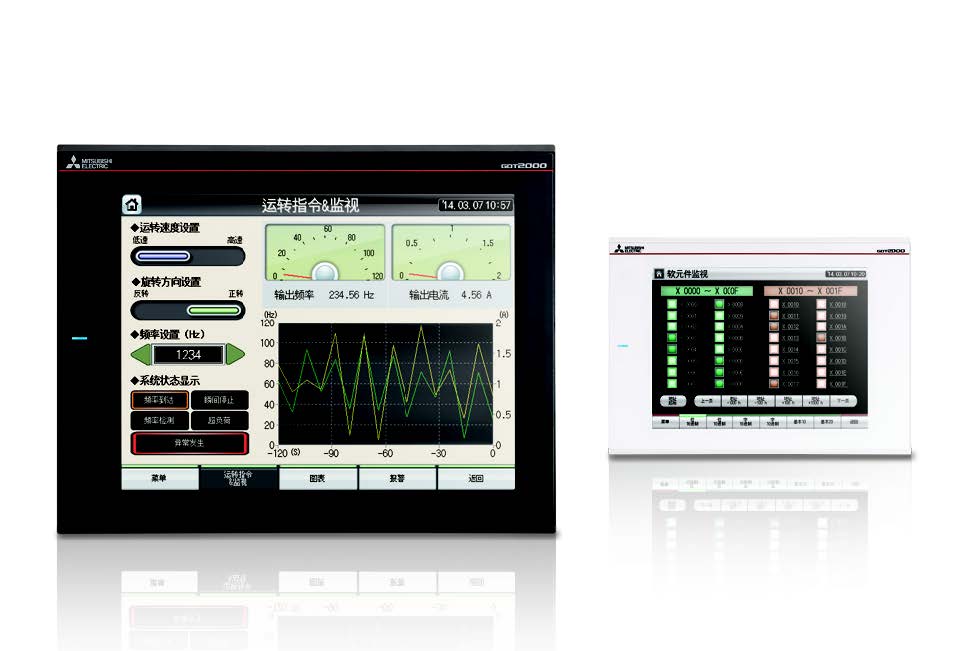

GT2000系列
产品名称：

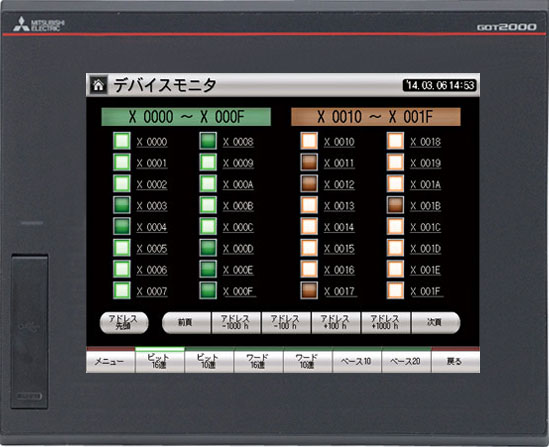

GT2712-STBA
产品详情
| 项目 |
GT2712-STBA GT2712-STBD |
GT2712-STWA GT2712-STWD |
GT2710-STBA GT2710-STBD |
GT2710-VTBA GT2710-VTBD |
GT2710-VTWA GT2710-VTWD |
GT2708-STBA GT2708-STBD |
GT2708-VTBA GT2708-VTBD |
|||||||||
| 显示部*1 *2 | 显示设备 | TFT彩色液晶 | ||||||||||||||
| 画面尺寸 | 12.1英寸 | 10.4英寸 | 8.4英寸 | |||||||||||||
| 分辨率 | SVGA:800×600点阵 | VGA:640×480点阵 | SVGA:800×600点阵 | VGA:640×480点阵 | ||||||||||||
| 显示尺寸 | 246(W)×184.5(H)mm | 211.2(W)×158.4(H)mm | 170.9(W)×128.2(H)mm | |||||||||||||
| 显示字符数 |
16点阵标准字体时:50字×37行(全角) 12点阵标准字体时:66字×50行(全角) |
16点阵标准字体时:40字×30行(全角) 12点阵标准字体时:53字×40行(全角) |
16点阵标准字体时: 50字×37行(全角) 12点阵标准字体时: 66字×50行(全角) |
16点阵标准字体时: 40字×30行(全角) 12点阵标准字体时: 53字×40行(全角) |
||||||||||||
| 显示颜色 | 65536色 | |||||||||||||||
| 亮度调节 | 32级 | |||||||||||||||
| 背光灯 | LED(不可更换) | |||||||||||||||
| 背光灯寿命 | 约60000小时(使用环境温度25℃、显示亮度50%时的时间) | |||||||||||||||
| 触摸面板*3 | 方式 | 模拟电阻膜方式 | ||||||||||||||
| 键尺寸 | 最小2×2点阵(每键) | |||||||||||||||
| 同时按下 | 最大2点 | |||||||||||||||
| 寿命 | 100万次以上(操作力度在0.98N以下) | |||||||||||||||
| 人体传感器 | 检测距离 | 1[m] | － | |||||||||||||
| 检测温度 | 人体温度和周围温度之间的温差在4℃以上 | － | ||||||||||||||
| 用户存储器 | 用户存储器容量 | 存储用存储器(ROM):57MB动作用存储器(RAM):128MB | ||||||||||||||
| 寿命(写入次数) | 10万回 | |||||||||||||||
| 内部时钟精度 | ±90秒/月(环境温度25℃) | |||||||||||||||
| GT11-50BAT型锂电池 | ||||||||||||||||
| 寿命 | 约5年(环境温度25℃) | |||||||||||||||
| 内置接口 | RS-232 | 1ch 传送速度:115200/57600/38400/19200/9600/4800bps 接口形状:D-sub 9针(公) | ||||||||||||||
| RS-422/485 | 1ch 传送速度:115200/57600/38400/19200/9600/4800bps 接口形状:D-sub 9针(母) | |||||||||||||||
| 以太网 | 1ch 数据传送方式:10BASE-T/100BASE-TX 接口形状:RJ-45(模块插头) | |||||||||||||||
| USB(host) | 2ch(前面/背面) | 1ch(背面) | 2ch(前面/背面) | 1ch(背面) | 2ch(前面/背面) | |||||||||||
| 最大传送速度:High-Speed 480Mbps 接口形状:USB-A | ||||||||||||||||
| USB(device) | 1ch(前面) | 1ch(背面) | 1ch(前面) | 1ch(背面) | 1ch(前面) | |||||||||||
| 最大传送速度:High-Speed 480Mbps 接口形状:USB Mini-B | ||||||||||||||||
| SD卡 | 1ch SDHC对应(最大32GB) | |||||||||||||||
| 扩展接口 | 用于安装通讯模块/选购模块 | |||||||||||||||
| 扩展辅助接口 | 用于安装选购模块 | |||||||||||||||
| 侧面接口 | 用于安装通讯模块 | |||||||||||||||
| 蜂鸣器输出 | 单音(音程、音长可调整) | |||||||||||||||
| POWER LED | 发光色:2色(蓝色、橙色) | |||||||||||||||
| 保护结构 | 正面:IP67F *4 柜内:IP2X | |||||||||||||||
| 外形尺寸 | 316(W)×246(H)×52(D)mm | 303(W)×218(H)×52(D)mm | 241(W)×194(H)×52(D)mm | |||||||||||||
| 面板开口尺寸 | 302(W)×228(H)mm | 289(W)×200(H)mm | 227(W)×176(H)mm | |||||||||||||
| 重量(安装配件除外) | 2.4kg | 2.1kg | 1.5kg | |||||||||||||
| 对应软件包 | GT Designer3 Version1.100E以后 | |||||||||||||||
*1 基于液晶面板的特性，有时会出现亮点(常亮的点)和暗点(常暗的点)。液晶面板由大量显示元件构成，无法100%确保不出现亮点和暗点。此外，由于液晶面板的个体差异，可能会出现色调不同、亮度不均和闪烁等现象。
这些现象并非是产品不良或故障，而是产品特性，敬请谅解。
*2 受到振动、冲击或者某特定显示的颜色的影响，都有可能导致画面闪烁。
*3 使用触控笔时的寿命为10万次。请使用符合以下规格的产品。
·材质:聚缩醛树脂 ·前端半径:0.8mm以上
*4 对USB保护盖的PUSH记号进行压实、锁止操作后，即可对应IP67F。(在USB保护盖打开的状态下，保护结构为IP2X)
不保证适合客户的所有环境。此外，在长时间有油、化学品的环境中或充满油雾的环境中可能会无法使用。
