iQ-R系列PLC的数据类型有哪些？

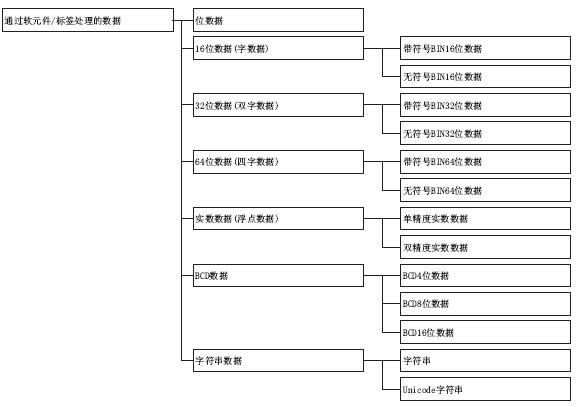

iQ-R CPU模块的各指令中可使用的数据有下述几种类型。

三菱iQ-R系列PLC的数据类型(iQ-R数据类型)如下所示：

 1、作为软元件处理的数据有
┌───────┬────────────────┬────────────────┐
│数据类型    │ 内容                  │可指定的软元件/常数*1       │
├───────┼────────────────┼────────────────┤
│位        │可以处理位数据            │ ·位软元件              │
│         │                     │·字软元件的位指定         │
├───────┼────────────────┼────────────────┤
│字        │可以处理字数据            │ ·字软元件              │
│         │                     │·位软元件的位数指定(K1~K4)*2  │
├───────┼────────────────┤·10进制常数             │
│带符号6IN16位 │可以处理16位数据。         │·16进制常数             │
├───────┤ 在带符号及无符号中，值的范围  │                     │
│无符号BIN16位 │ 有所不同。              │                     │
├───────┼────────────────┼────────────────┤
│ 双字      │可以处理双字数据。         │ ·字软元件              │
│         │                     │·双字软元件             │
├───────┼────────────────┤·位软元件的位数指定(K1~K8)*2  │
│带符号6IN32位 │32位数据或16位数据可以处理2个  │·10进制常数             │
├───────┤连续的数据。在带符号及无符号中，│·16进制常数             │
│无符号6IN32位 │值的范围有所不同。         │                     │
├───────┼────────────────┼────────────────┤
│带符号6IN64位 │64位数据或32位数据可以处理2个  │ ·字软元件              │
├───────┤连续的数据。在带符号及无符号中，│·双字软元件             │
│无符号6IN64位 │值的范围有所不同。         │·10进制常数             │
│         │                     │·16进制常数             │
├───────┼────────────────┼────────────────┤
│BCD4位     │可以处理BCD4位数据。        │ ·字软元件              │
│         │将16位数据以4位数进行分割，   │·位软元件的位数指定(K1~K4)*2  │
│         │将各位以0~9进行指定。       │·10进制常数             │
│         │                     │·16进制常数             │
├───────┼────────────────┼────────────────┤
│BCD8位     │可以处理BCD8位数据。        │ ·字软元件              │
│         │将32位数据以8位数进行分割，   │·双字软元件             │
│         │将各位以0~9进行指定。       │·位软元件的位数指定(K1~K8)*2  │
│         │                     │·10进制常数             │
│         │                     │·16进制常数             │
├───────┼────────────────┼────────────────┤
│ BCD16位    │可以处理BCD16位数据。       │ ·字软元件              │
│         │ 将64位数据以16位数进行分割，  │·双字软元件             │
│         │ 将各位以0~9进行指定        │·10进制常数             │
│         │                     │·16进制常数             │
├───────┼────────────────┼────────────────┤
│ 单精度实数  │ 可以处理单精度实数数据      │ ·字软元件              │
│         │(单精度浮点数据)。         │·双字软元件             │
│         │                     │ ·实数常数              │
├───────┼────────────────┼────────────────┤
│ 双精度实数  │ 可以处理双精度实数数据      │ ·字软元件              │
│         │(双精度浮点数据)。         │·双字软元件             │
│         │                     │ ·实数常数              │
├───────┼────────────────┼────────────────┤
│字符串     │可以处理ASCIⅡ代码、移位JIS   │ ·字软元件              │
│         │ 代码的字符串数据          │·字符串常数             │
├───────┼────────────────┼────────────────┤
│Unicode字符串 │可以处理Unicode的字符串数据。  │ ·字软元件              │
│         │                     │·字符串常数             │
├───────┼────────────────┼────────────────┤
│软元件名    │ 可以直接指定软元件。       │·可使用的软元件中对应的软元件名│
└───────┴────────────────┴────────────────┘


*1、通过指令进行源(s)及数值数据(n)指定的数据中，可以使用常数。
*2、关于指定方法,请参阅各数据类型的详细资料。

2、作为标签处理的数据(基本数据类型)
┌────────────┬────────────────────────┐
│ 数据类型(标签)      │可指定的标签                        │
├────────────┼────────────────────────┤
│ 位              │·位型标签                         │
│(BOOL)            │·字[无符号]/位串[16位型]标签的位指定       │
│                │ ·字[带符号]型标签的位指定              │
│                │·定时器/累计定时器/超长定时器/           │
│                │ 超长累计定时器型标签的触点或线圈          │
│                │·计算器/超长计数器型标签的触点·线圈       │
├────────────┼────────────────────────┤
│字[无特号]/位串[16位]  │ ·字[无符号]/位串[16位]型标签            │
│(WORD)            │·位型标签的位数指定(K1~K4)              │
│                │·定时器/累计定时器型标签的当前值          │
│                │·计数器型标签的当前值                 │
├────────────┼────────────────────────┤
│双字[无符号]/位串[32位] │·双字[无符号]/位串[32位]型标签
│(DWORD)           │·位型标签的位数指定(K1~K4)              │
│                │·超长定时昌了超长皿计定时移型标签的当前值    │
│                │ ·超长计数吕型标签的当前值              │
├────────────┼────────────────────────┤
│字[带符号]         │·字[常符号]型标签                    │
│ (INT)            │·位型标签的位数指定(K1~K4)              │
│                │·定时器/累计定时器型标签的当前值          │
│                │·计数器型标签的当前值
├────────────┼────────────────────────┤
│双字[带符号]        │ ·双字[带符号]型标签                  │
│(DINT)            │·位型标签的位数指定(K1~K8)              │
│                │ ·超长定时器/超长累计定时器型标签的当前值    │
│                │ ·超长计数器型标签的当前值              │
├────────────┼────────────────────────┤
│单精度实数         │·单精度实数型标签                    │
│(REAL)            │                                │
├────────────┼────────────────────────┤
│双精度实数         │·双精度实数型标签                    │
│(LREAL)           │                                │
├────────────┼────────────────────────┤
│(TIME)            │·时间型标签                        │
├────────────┼────────────────────────┤
│字符串            │ ·字符串型标签                      │
│ (STRING)          │                                │
├────────────┼────────────────────────┤
│字符串[Unicode]      │ ·字符串[Uoicode]型标签                │
│(WSTRING)          │
└────────────┴────────────────────────┘
