CC-Link网络
产品名称：
AJ65VBTS2-32T 弹簧夹端子排输出模块
产品详情
三菱CC-LINK模块AJ65VBTS2-32T产品详细说明：
【输出形式】漏型
【输出点数】32点
【绝缘方式】光耦合器绝缘
【额定负荷电压】DC12/24V
【使用负荷电压范围】DC10.2~26.4V(波动率5%以内)
【最大负荷电流】0.5A/1点，4A/1公共端
【最大突入电流】1.0A 10ms以下
【OFF时泄漏电流】0.1mA以下
【ON时最大电压降】0.3V以下(TYP) 0.5A;0.6V以下(MAX)0.5A
【保护功能】无
【响应时间】1ms以下
【输出部分外部供给电源】
◆ 电压：DC10.2~26.4V (波动率5%以内)
◆ 电流：30mA(DC24V 全部点ON时)不包含外部负荷电流
【过电流抑制器】齐纳二极管
【公共端方式】16点1公共端(弹簧夹子端子排型 2线式)
【占用站数】1站 分配32点(使用32点)
【I/O模块电源】
◆ 电压:DC20.4~26.4V(波动率5%以内)
◆ 电流:60mA以下((DC24V,全部点ON时)
【噪声强度】由模拟噪声1500VP-P、噪声宽度1μs、噪声频率25~60Hz的噪声模拟器所产生的噪声
【耐电压】DC外部端子汇总-接地间AC500V 1分钟期间
【绝缘电阻】 DC外部端子汇总-接地间 DC500V 绝缘电阻计测量10MΩ以上
【保护等级】IP1XB
【外部连接方式】
◆ 通信部分：
通信用直接安装连接器(传送回路)
(5针/压装型、连接器用插口另售:A6CON-L5P)
<选项>通信用在线连接器:A6CON-LJ5P
◆ 电源部分：
电源/FG用直接安装连接器[I/O模块电源/FG]
(5针-压装型、连接器用插口另售:A6CON-PW5P, A6CON-PW5P-SOD)
<选项>电源用在线连接Z:A6CON-PWJSP
◆ 输入输出电源部、输入输出部分:
2段式 弹簧夹端子排[输入输出电源-I/O信号]
【适用DIN轨】TH35-7.5Fe、TH35-7.5A1(基于JIS C 2812标准)
【适用电线尺寸】
◆ 通信用连接器：适用电缆：FANC-110SBH、CS-110
◆ 电源/FG用连接器:
0.66~0.98mm2 (AWG18)[Ф2.2~3.0mm(A6CON-PW5P)、Ф2.0~2.3mm(A6CON-PW5P-SOD)]
裸线直径0.16mm以上
绝缘覆盖材质PVC(耐热聚氯乙烯)
◆ 输入输出用弹簧夹端子排:连接线0.08~1.5mm2 (AWG28~16) ，电线剥皮尺寸:8~11mm
◆ 适用压装端子：
TE0.5 ((株)Nichifu)[适用电线尺寸:0. 5mm2 ]
TE0.75 ((株)Nicliifu)[适用电线尺寸:0.7 5mm2]
TE1((株)Nichifu)[适用电线尺寸:0. 9~1.0mm2]
TE1.5((株)Nichifu)[适用电线尺寸:1.25~1.5mm2]
FA-VTC125T9(三菱电机工程(株))[适用电线尺寸:0.3~1.65mm2]
FA-VTCW125T9(三菱电机工程(株))[适用电线尺寸:0.3~1.65mm2]
【重量】0.40kg

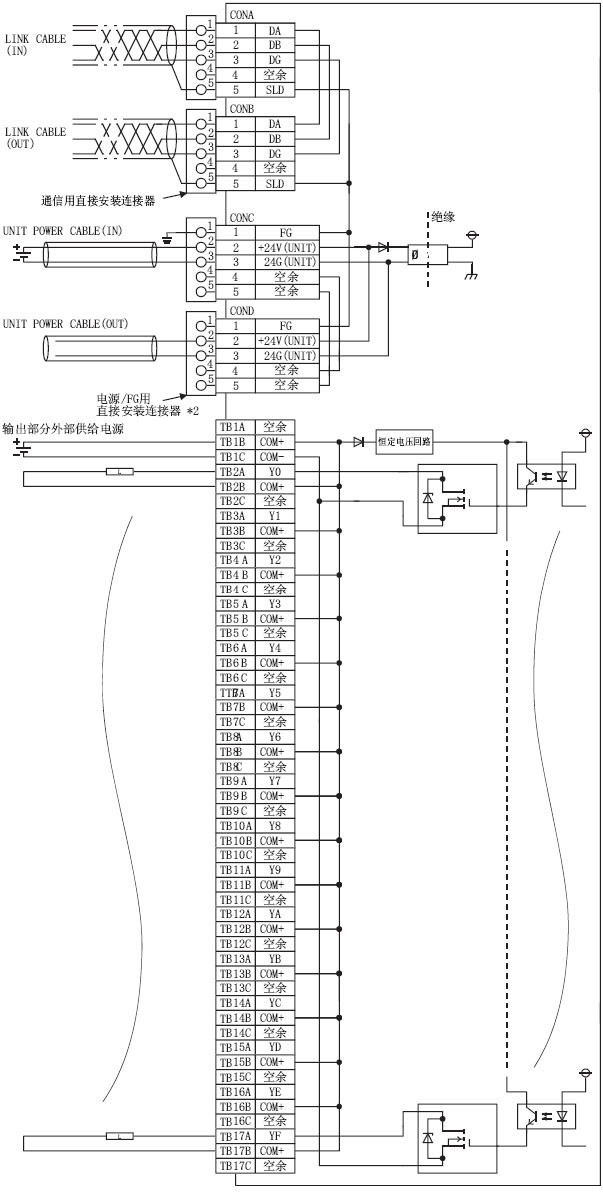

AJ65VBTS2-32T外部连接
