CC-Link网络
产品名称：
AJ65FBTA4-16D 防水型16点输入模块
产品详情
AJ65FBTA4-16D三菱CC-LINK模块规格说明：
【输入类型】DC 24V输入
【输入点数】16点
【绝缘方式】光耦合器绝缘
【额定输入电压】DC24V
【额定输入电流】约7mA
【使用电压范围】DC20.4~26.4V(波动率5%以内))
【最大同时输入点数】100%
【ON电压/ON电流】14V以上/3.5mA以上
【OFF电压/OFF电流】6V以下/1.7mA以下
【输入电阻】约3.3kΩ
【响应时间】OFF->ON / ON->OFF 都为1.5ms以下(DC24V时)
【公共端方式】16点1公共端(防水连接器2~4线式)
【输入形式】负公共端(漏型)
【占用站数】1站分配32点(使用32点)
【I/O模块电源】
电压:DC20.4~26.4V(波动率5%以内)
电流:40mA以下((DC24V,全部点ON时)
【噪声强度】通过DC型的噪声电压 500VP-P、噪声宽度1μs、噪声频率25~60Hz的噪声模拟器所产生的噪声
【耐电压】DC外部端子汇总-接地间AC500V 1分钟期间
【绝缘电阻】 DC外部端子汇总-接地间 DC500V 绝缘电阻计测量10MΩ以上
【保护等级】IP67
【选项产品】防水帽：A6CAP-WP2
【重量】0.4KG

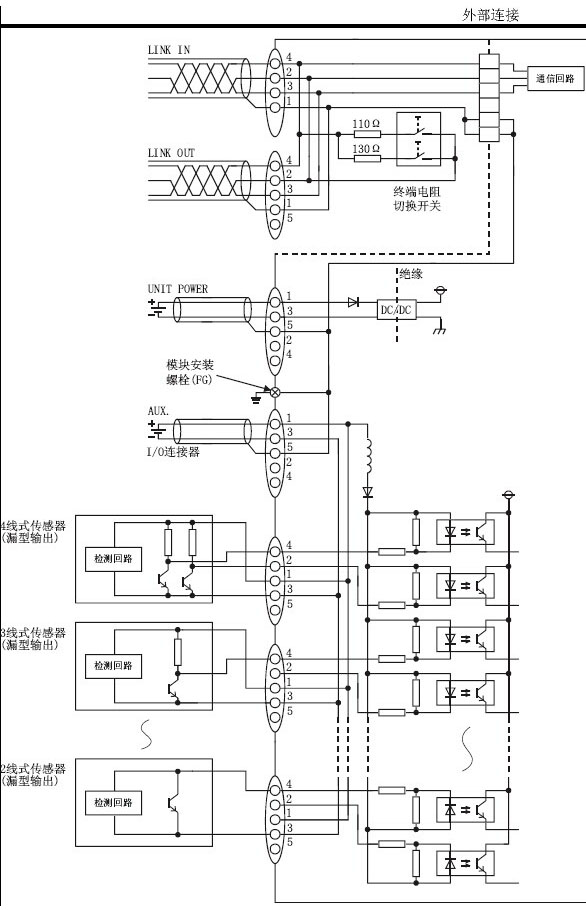

AJ65FBTA4-16D外部连接图
