三菱Q系列
产品名称：

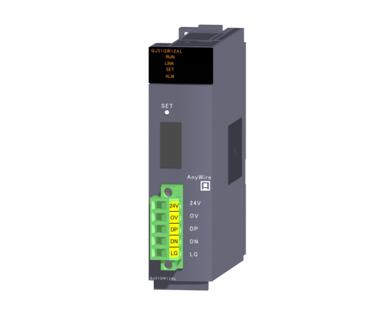

QJ51AW12AL 三菱主站模块 产品规格 特价供应
产品详情
QJ51AW12AL参数说明：AnyWireASLINK主站模块三菱AnyWireASLINK模块QJ51AW12AL产品规格说明
[连接I/O点数] 最大512点(输入256点/输出256点)[连接台数] 最多128台(随各从站模块的消耗电流而变动)
[最大传输距离(总延长距离)*1] 200m(备注*2)
[传输方式] DC电源重叠整体帧、循环方式
[连接形式] 总线形式(多点分支方式、T型分支方式、树型分支方式)
[传输协议] 专用协议(AnyWireASLINK)
[错误控制] 和校验、双重核对方式
[传输时钟] 27.0kHz
[RAS功能] 传输线断线位置检测、传输线短路检测、传输电源电压下降检测功能
[传输线(DP, DN)]
·符合UL标准的通用2线电缆(VCTF，VCT 1.25mm2, 0.75mm2,额定温度70℃以上)
·符合UL标准的通用电线(1.25mm2, 0.75mm2,硕定温度70℃以上)
·专用扁平电缆(1.25mm2, 0.75mm2,顺定温度90℃)
[电源线(24V,0V)*1]
·符合UL标准的通用2线电缆(VCTF, VCT0.75mm2~2.0mm2,额定温度70℃以上)
·符合UL标准的通用电线(0.75mm2~2.0mm2,额定温度70℃以上)
·专用扁平电说(1.25mm2, 0.75mm2,硕定温度90℃)
[传输线供给电流*1] 使用1.25mm2电缆时MAX 2A、使用0.75mm2电缆时MAX 1A
[外部供给电源]
电压：DC21.6~27.6V (DC24V -10~+15%),波纹电压0.5vp-p以下，建议电压DC26.4V(DC24V +10%)
电流：0.1A
[I/O占用点数] 32点
[DC5V内部消耗电流] 0.2A
[外形尺寸H*W*D] 98*27.4*100mm
[重量] 0.2kg
