三菱Q系列
产品名称：

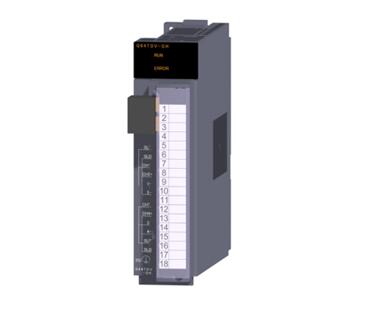

Q64TDV-GH 三菱Q系列隔离通道模块 三菱Q64TDV-GH
产品详情
Q64TDV-GH价格、Q64TDV-GH面价5620、Q64TDV-GH供应商、Q64TDV-GH功能参数Q64TDV-GH参数说明：热电偶输入模块：4通道，微电压输入
三菱隔离通道热电偶模块Q64TDV-GH产品规格说明：
[通道数] 4 个通道
[输出]
温度转换值：16位带符号二进制(-2700~18200：第一个小数点位置的值*10倍)
微电压转换值：16位带符号二进制(-25000~25000)
标度值：16 位带符号二进制
[热电偶符合的标准] JIS C1602-1995
[冷接温度补偿精度] ±10℃
[热电偶输入精度]
精度 = 转换精度 + 温度特性 * 运行环境温度偏差 + 冷接温度补偿精度
运行环境温度偏差表示运行环境温度与25±5℃范围的偏差
[微电压输入范围] -100mV至+100mV(输入电阻2MΩ或更大)
[分辩率]
热电偶输入: B 0.7℃; R、S 0.8℃； K、T 0.3℃；E 0.2℃；J 0.1℃；N 0.4℃
微电压输入：4μV
[采样周期] 20ms/通道
[转换速度] 采样周期*3
[模拟输入点数] 4个通道 + Pt100连接通道/模块
[绝对最高输入] ±5V
[绝缘系统]
跨接热电偶输入/微电压输入和接地线、跨接热电偶输入/微电压输入通道：变压器绝缘
跨接冷接温度补偿输入(Pt100)和接地线：无绝缘
[电介质耐压] 1780VrmsAC/3个周期(海拔2000m)
[绝缘电阻]
跨接热电偶输入/微电压输入和接地线：通过绝缘电阻仪测出 500VDC 100MΩ或更大
跨接热电偶输入/微电压输入通道：通过绝缘电阻仪测出 500VDC 10MΩ或更大
[断线检测] Yes(各通道独立)
[E2PROM 写入次数] 最大10万次
[占用点数] 16 点
[连接端子] 18 点端子排
[适用线径] 0.3 至0.75mm2
[适用压装端子] 1.25-3 R1.25-3(带套管的压装管子不可用)
[5VDC内部电流消耗] 0.50A
[外形尺寸H*W*D] 98*27.4*112
[重量] 0.25kg
