三菱Q系列
产品名称：

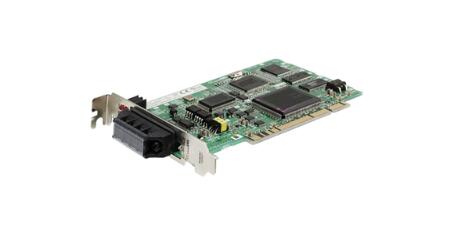

Q80BD-J61BT11N 电脑通讯板卡模块 三菱Q80BD-J61BT11N
产品详情
Q80BD-J61BT11N可以替换A80BDE-J61BT11，Q80BD-J61BT11N价格(面价) 16830Q80BD-J61BT11N参数说明：使用PCI总线的计算机CC-LINK接口，主站/本地站
三菱PLC通讯模块Q80BD-J61BT11N产品规格说明：
[传输速度] 156kbps/625kbps/2.5Mbps/5Mbps/10Mbps(可选)
[Ver.1.10版最大传输距离]
156kbps:1200m
625kbps:900m
2.5Mkbps:400m
5Mkbps:160m
10Mkbps:100m
[类别] CC-Link Ver.2对应主站/本地站，PCI槽 日语/英语OS对应
[最大连接数] 64台(主站时)
[占有局数(本地站时)]
远程网络Ver.1模式时：1局或4局
远程网络Ver.2模式，远程网络追加模式时：1～4局
[每个系统的最大链接数量]
CC-LINK第1版：远程输入和输出(RX,RY)：2048点 远程寄存器(RWw)：256点 远程寄存器(RWr)：256点
CC-LINK第2版：远程输入和输出(RX,RY)：8192点 远程寄存器(RWw)：2048点 远程寄存器(RWr)：2048点
[每站的链接点数]
CC-LINK第1版：远程输入和输出(RX,RY)32点(本地站30点) 远程寄存器(RWw)4点 远程寄存器(RWr)4点
扩展循环设置设定1(第2版)：远程输入和输出(RX,RY)32点(本地站30点) 远程寄存器(RWw)4点 远程寄存器(RWr)4点
扩展循环设置设定2(第2版)：远程输入和输出(RX,RY)32点(本地站30点) 远程寄存器(RWw)8点 远程寄存器(RWr)8点
扩展循环设置设定4(第2版)：远程输入和输出(RX,RY)32点(本地站30点) 远程寄存器(RWw)16点 远程寄存器(RWr)16点
扩展循环设置设定8(第2版)：远程输入和输出(RX,RY)32点(本地站30点) 远程寄存器(RWw)32点 远程寄存器(RWr)32点
[通信方式] 广播轮询
[同步方式] 帧同步方式
[编码系统] NRZI(不归零倒置)
[传输格式] 符合HDLC
[传输线路形式] 总线(RS-485)
[差错控制方法] CRC(X的16次方 + X的12次方 + X的5次方 +1)
[连接电缆] 1.10版兼容CC-Link专用电缆
CC-Link专用电缆(1.00版兼容)
CC-Link专用高性能电缆(1.00版兼容)
[安装插槽] PCI槽
[占用插槽] 1槽
[DC5V内部电流消耗] 0.56A
[重量] 0.11KG
