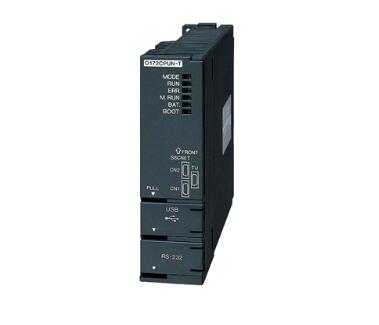

Q172CPUN-T 三菱8轴运动控制器 三菱Q172CPUN-T特价供应
产品详情
Q172CPUN-T价格、Q172CPUN-T供应商、Q172CPUN-T销售Q172CPUN-T参数说明：8轴(SV13/SV22/SV43),8轴(每台机器最多4台)(SV54) 直线插补，圆弧插补，螺旋插补，定位3200点，约10600点(SV43),内部变量1022点 外部变量40点(SV54)
三菱PLC(运动控制器)Q172CPUN-T产品规格说明[控制轴的数目] SV13/SV22/SV43 8轴、SV54 8轴(每台机器最多4轴)
[运行周期(缺省值)]
. SV13：0.88ms/1到8轴
. SV22/SV43：0.88ms/1~4轴、1.77ms/5~8轴
. SV54：3.55ms/1~8轴
[插补功能]
. SV13/SV22/SV43：直线插补(最多4轴),圆弧插补(2轴),螺旋插补(3轴)
. SV54：3维线性插补(最多4轴)，关节内插(最多4个轴)，3维圆弧插补(最多4个轴)
[控制方式]
. SV13/SV22：PTP控制、速度控制、速度.位置切换控制、定长馈送、等速控制、位置跟踪控制、速度切换控制、高速振动控制、同步控制(SV22)
. SV43：PTP控制、等速定位、高速振动控
. SV54：PTP控制、CP控制
[加减速处理] 自动梯形加/减速，S曲线加/减速，插补后加减速(SV54)
[补偿] 后冲补偿, 电子齿轮
[编程语言]
. SV13/SV22：运动SFC, 专用命令, 机械支持语言(SV22)
. SV43：EIA语言
. SV54：机器人语言(MELFA-BASICⅣ[精简版])
[伺服程序(专用命令)容量]
. SV13/SV22： 14k步
. SV43： 248k步
. SV54：程序文件一个容量为64Kb、程序文件总容量高达339Kb
[定位点数目]
. SV13/SV22：3200点(可以间接指定)
. SV43：约10600点(可以间接指定)
. SV54：内部变量1022点 外部变量40点(SV54)
[编程工具] PC/AT
[外围I/F] USB/RS-232/SSCNET
[原点回归功能] 近点Dog型(2类)， 计数型(3类)， 数据设置方式(2类)，Dog支架方式，制动器停止方式(2类)，兼用限位开关方式
[JOG 操作功能] 提供
[手动脉冲发生器操作功能] 可以连接3模块
[同步编码器操作功能] 可以连接8模块
[M代码功能] 具备M代码输出功能、具备M代码结束等待功能
[限位开关输出功能] 输出点数32点，监视数据：运动控制数据/字软元件
[绝对位置系统]
. 将电池设为伺服放大器，使其兼容。(可以选择完全数据方法或为每一轴用增量方法)
. 当矢量变频器使用时，只有增量方法
[控制机器数(SV54)] 8
[WAIT功能(SV54)] WAIT等待功能，WAIT中设备类别/No.输出功能
[SSCNET I/F的数目] 2CH
[运动相关模块安装数目]
Q172LX : 可使用1模块
Q172EX : 可使用4模块(SV22时)
Q173PX : 可使用3模块(SV22使用INC同期编码器时)、最多1台(手动脉冲发生器使用时)
QX□/QY□/QH□/QX□Y□：合计最多256点/CPU
Q64AD/Q68ADV/Q68ADI/Q62DA/Q64DA/Q68DAV/Q68DAI：合计最多256点/CPU
QI60：最多1台/CPU(SV13,SV22时)
[扩展级数] 最多7段
[内部电流消耗(5VDC)] 1.45A
[外形尺寸] 98(H)*27.4(W)*114.3(D)(mm)
[重量] 0.23kg
