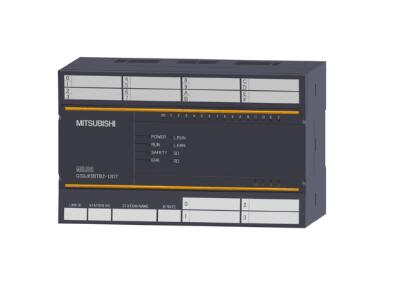

QS0J65BTB2-12DT 三菱安全系统模块 三菱QS0J65BTB2-12DT
产品详情
QS0J65BTB2-12DT价格、QS0J65BTB2-12DT供应商、QS0J65BTB2-12DT用户手册！QS0J65BTB2-12DT参数说明：CC-LINK安全系统从站模块8点入/4点出
DC输入：8点(双重输入时)/16点(单一输入时) DC24V 4.6mA ,响应时间为0.4ms,16点1公共端，负极。
晶体管输出：4点(源型+漏型选择时),2点(源型+源型选择时) DC24V 0.5A/1点,响应时间为0.4ms,
4点1公共端,2块端子台
三菱CC-LINK安全系统从站模块QS0J65BTB2-12DT产品规格说明：
[输入规格]输入点数:8点(双重输入时)、16点(单一输入时)
额定输入电压:DC24V
额定输入电流:约4.6mA
使用电压范围:DC19.2~28.8V(波动率5%以内)
最大同时输入点数:100%
ON电压/ON电流：DC15V以上/2mA以上
OFF电压/OFF电流：DC5V以下/0.5mA以下
输入电阻:约5.6kΩ
输入形式：DC输入(负极)
响应时间:0.4ms以下(DC24V时)
安全远程输入响应时间：11.2ms以下+除去噪过滤时间(1ms,5ms,10ms,20ms,50ms)
公共端方式：16点1公共端
绝缘方式:光耦合器绝缘
[输出规格]
输出形式:晶体管漏型
输出点数:4点(源型+漏型选择时),2点(源型+源型选择时)
绝缘方式:光耦合器绝缘
额定负荷电压:DC24V
使用负荷电压范围:DC19.2~28.8V(波动率5%以内)
最大负荷电流:0.5A/1点
最大突入电流:1.0A l0ms以下
OFF时漏电流:0.5mA以下
ON时最大电压降:DC1.0V以下
保护功能：输出过负载保护
输出形式：源型+漏型、源型+源型
响应时间:0.4ms以下(DC24V)
安全远程输出响应时间：
输出部分外部供给电源:OFF->ON时11.2ms以下、ON->OFF时10.4ms以下
电压:DC19.2~26.4V(波动率5%以内)
电流:17mA以下(DC24V、全部点ON时)不包含外部负荷电流
过电流抑制器:齐纳二极管
公共端方式：4点1公共端
公共端电流：最大4A
绝缘方式:光耦合器绝缘
[耐电压] DC外部端子和接地端之间AC500V 1分钟期间
[绝缘电阻] DC外部端子和接地端之间DC500V绝缘电阻计测量l0Ω以上
[保护等级] IP2X
[站类型] 安全远程I/O站
[占用局数] 1局
[安全刷新响应处理时间] 9.6ms
[外部电源]
电压：DC19.2~28.8V
电流：60mA
保护功能：外部供电过压、过流保护功能
保险丝：8A(不可变更)
[单元电源]
电压：DC19.2~28.8V
电流：140mA
保护功能：过压、过流保护功能
保险丝：0.8A(不可变更)
允许瞬时停电时间：10ms以内
[外部接线系统]
7点双排式端子排(M3螺丝)，
I/O部、I/O电源部：18点2排端子台(M3螺丝)*3
[外形尺寸H*W*D] 98*163*112
[重量] 0.67kg
