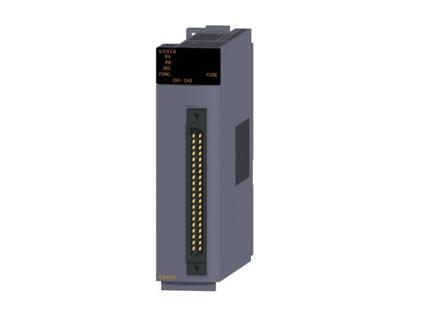

QD62D 三菱Q系列高速计数器模块 三菱QD62D 价格好 现货销售
产品详情
QD62D参数说明：2通道500/200/100/10kpps、EIA规格RS-422-A差分输入，DC5/12/24V晶体管漏型输出、40引脚连接器三菱PLC高速计数器模块QD62D产品规格说明
【计数速度切换设置】500k(200k~500kpps)，200k(100k~200kpps)，100k(10k~100kpps)，10k(10kpps以下)
【I/O占用点数】16点(I/O 分配: 智能16点)
【通道数】2通道
【计数输入信号】
相：1相入力(1倍增/2倍增)，2相入力(1倍增/2倍增/4倍增)，CW/CCW入力
信号电平(φA，φB)：EIA规格RS-422-A差分输入
【计数器】
计数速度(最高)：500k pulse/s，200k pulse/s，100k pulse/s，10k pulse/s
计数范围:32位二进制数存储(-2147483648~2147483647)
形式：UP/DOWN预置计数器+环形计数器功能
最小计数脉冲幅度(任务比50%):
500k pulse/s：2µs(ON/OFF各1µs)，2相入力时最小位相差：0.5µs
200k pulse/s：5µs(ON/OFF各2.5µs)，2相入力时最小位相差：1.25µs
100k pulse/s：10µs(ON/OFF各5µs)，2相入力时最小位相差：2.5µs
10k pulse/s：100µs(ON/OFF各50µs)，2相入力时最小位相差：25µs
【一致检测】
比较范围：32 位带符号的二进制数
比较结果：设置值<计数值、设置值=计数值、设置值>计数值
中断：具有一致检测中断功能
【外部输入(预置)】DC5/12/24V 2~5mm(EIA规格RS-422-A差动形线驱动器连接可能)
【外部一致输出】晶体管漏型2点/通道输出 DC12/24V 0.5A/1点，2A/1点
【外部配线连接方式】40引脚连接器(适合连接器有A6CON1，A6CON2，A6CON4)
【外形尺寸H*W*D[mm]】98*27.4*90
【DC5V内部电流消耗】0.38A
【重量】0.12kg
