三菱Q系列
产品名称：

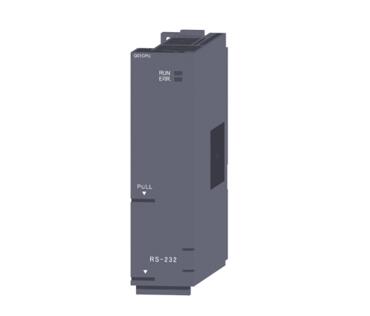

Q01CPU三菱基本型CPU三菱Q01CPU价格好 现货供应
产品详情
Q00CPU、Q00、Q00CPU价格、Q00CPU规格、Q00CPU功能Q01CPU参数说明：输入输出1024点、程序容量14K步、输入输出设备点数2048、基本处理速度(LD X0)100ns、存储容量94KB、RS232接口。
三菱CPU Q01CPU产品规格说明
【控制方法】刷新模式
【顺序控制语言】继电器符号语言,逻辑符号语言,MELSAP3(SFC),MELSAP-L,功能块和结构化文本(ST)
【处理速度(顺控程序指令)】
LD X0：100ns
MOV D0 D1：350ns
【恒定扫描(用于保持正常扫描时间的功能)】1~2000ms(可以以1ms为单位进行设置。)
【程序容量】14k步(56k字节)
【存储器容量】
·程序内存(驱动器0)：94k字节
·标准RAM(驱动器3)：128k字节
·标准ROM(驱动器4)：94k字节
·CPU共享内存：1k字节
【文件存储的最大数量】
·程序内存/标准ROM：6个
·标准RAM：1
【标准ROM 允许写入的次数】最大100000 次
【I/O软元件点数】2048 点(X/Y0至7FF)
【I/O点数】1024点(X/Y0至3FF)
【软元件点数】
·内部继电器[M] 默认8192点(M0至8191)(可改变)。
·锁存继电器[L] 默认2048点(L0至2047)(可改变)。
·链接继电器[B] 默认2048点(B0至7FF)(可改变)。
·定时器[T]
默认512 点(T0至511)(低速和高速定时器的共享)(可改变)。
低速和高速定时器由指令指定。
低速和高速定时器的测量单位用参数设定。。
(低速定时器: 1至1000ms，1ms为单位，默认值100ms)
(高速定时器: 0.1至100ms，0.1ms为单位，默认值10ms)
·累计定时器[ST]
默认0 点( 低速和高速累计定时器共享)( 可改变)。
低速和高速累计定时器由指令指定。
低速和高速累计定时器的测量单位用参数设定。。
(低速累计定时器: 1至1000ms，1ms为单位，默认值100ms)
(高速累计定时器: 0.1至100ms，0.1ms为单位，默认值10ms)
·计数器[C]
一般计数器: 默认512点(C0至511)(可改变)
中断计数器: 最大128点(默认0点，由参数设置)
·数据寄存器[D] 默认11136点(D0至11135)(可改变)
·链接寄存器[W] 默认2048点(W0至7FF)(可改变)
·报警器[F] 默认1024点(F0至1023)(可改变)
·变址继电器[V] 默认1024点(V0至1023)(可改变)
·文件寄存器[R]：32768点(R0至32767)/块
·文件寄存器[ZR]：65536点(ZR0至65535)/块
·链接特殊继电器[SB] 1024点(SB0至3FF)(固定点数)
·链接特殊寄存器[SW] 1024点(SW0至3FF)(固定点数)
·步进继电器[S] 2048 点(S0 至127/ 块)
·变址寄存器[Z] 10 点(Z0 至9)
·指针[P] 300 点(P0 至299)
·中断指针[I]
128 点(I0 至127)
系统中断指针I28 至31 的循环间隔可以由参数设定。
(2 至1000ms, 1ms 为单位)
默认值I28: 100ms, I29: 40ms, I30: 20ms, I31: 10ms
·特殊继电器[SM] 1024点(SM0至1023)
·特殊寄存器[SD] 1024点(SD0至1023)
·功能输入[FX] 16点(FX0至F)
·功能输出[FY] 16点(FY0至F)
·功能寄存器[FD] 5点(FD0至4)
【直接链接软元件】
用于直接访问链接软元件的软元件。
专门用于MELSECNET/H。
指定形式: J□□\X□□, J□□\Y□□, J□□\W□□, J□□\B□□,J□□\SW□□, J□□\SB□□
【智能功能模块软元件】
用于直接访问智能功能模块缓冲存储器的软元件。指定形式为U□□\G□□
【锁存范围】L0 至2047(默)(可以为B、F、V、T、ST、C、D 和W 设定锁存范围)
【RUN/PAUSE 触点】可以为RUN 和PAUSE中的每一个在X0至7FF中设定一个触点
【允许的瞬时电源故障时间】依据电源模块的类型而变化
【5VDC 内部电流消耗】0.27A
【外型尺寸H*W*D】98*27.4*89.3mm
【重量】0.13kg
