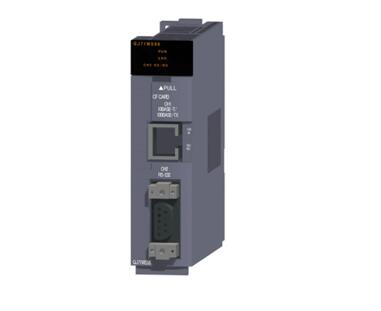

QJ71WS96三菱Q系列WEB服务器模块三菱QJ71WS96现货供应
产品详情
三菱Q系列WEB服务器模块QJ71WS96产品规格说明
一、传送以及接口规格
1、10BASE-T/100BASE-TX
传送方法：基本频带
接口(*1)：10BASE-T/100BASE-TX
数据传送速度：10Mbps(10BASE-T)、100Mbps(100BASE-TX)
级联连接级数：最大4级(10BASE-T)、最大2级(100BASE-TX)
最大段长(*2)：100m
支持功能：兼容自动协商功能(自动识别10BASE-T/100BASE-TX)
2、RS-232部分
接口：RS-232 标准(D-Sub 9P)
通信方式：全双工通信方式
同步方式：异步方式
传送速度：9600/19200/38400/57600/115200bps
传送距离：最大15m
数据形式：开始位1、数据位8、停止位1
奇偶校验：奇偶校验 无
传送控制：流量控制(RS/CS 控制) 有
推荐电缆：7/0.127 □P HRV-SV 外径8.5mm 以上(冲电线株式会社制 在□部分指定对数)
外部配线适用连接器：9针Sub(公)螺栓固定型
3、袖珍型快闪卡部分
供应电源电压：3.3V 5%
供应电源容量：最大150mA
卡容量：TYPE I 卡
可安装个数：1个
4、其它规格
输入输出占用点数：32点1 插槽(I/O 分配:智能32 点)
标准ROM(快闪卡)写入次数：对相同区域最多10 万次
时钟：可编程控制器CPU(多CPU系统时，从1号机CPU)获取(每60秒)
DC5V 内部消耗电流：0.65A
=========================备注=============================
*1 通过Web服务器模块识别10BASE-T及100BASE-TX，使其符合对方设备。
在连接了不具有自动协商功能的集线器时，应将集线器侧设置为半双工通信模式。
*2 是集线器与节点之间的长度。
==========================================================
二、软件规格
1、Web服务器
同时连接数：5
HTTP 版本：1.0
用户区域容量：标准ROM最大5MB、使用袖珍型快闪卡时最大1GB(但是，包括主页容量＋记录容量)
用户画面创建用部件：Java 小程序15种、SSI 1种、CGI 3种(可以使用Web 服务器模块中标准配备的文件(不能由用户创建))
2、浏览器
Valid浏览器动作确认：Microsoft Corporation制Internet Explorer5.5/6.0
Java VM：Microsoft VM 构造编号3309以后、(SUN)微系统 JRE(J2SE)v1.4.1_02以后
3、电子邮件
主题：最多373字
本文：最多960字
附件：最多256k字(512k字节)
附件形式：MIME 形式
MIME 版本：1.0
附件的数据：CSV或者二进制形式
拆分：不能拆分附件
密码化：无
压缩：无
与邮件服务器的通信：SMTP(发送服务器)端口编号=25
发件人动作确认：Microsoft Corporation制Internet Explorer5.5/6.0(Outlook Express5.5/6.0)
其它：POP before SMTP 对应
4、FTP 服务器：服务器功能(有)、同时连接数(10)
5、FTP客户端：客户端功能有(PUT、GET)
6、安全级别
用户验证：帐户数最多16个(用户ID:半角1~20字符，口令:半角8~14字符)
访问历史记录：最多500 件
IP过滤器：登录数最多32 个
7、数据采集
标签：标签数最多64个、要素数最多4096个(每个标签最多64个)
记录：记录数最多64个、行数(记录数)最多10000行
数据采集间隔：
· 在标签设置中选择了“采集设置:高速采集”时(仅管理CPU):100~60000ms(软元件合计点数:最多96 点)
· 在标签设置中选择了“采集设置:采集”时:1~32767 秒 (要素数:最多4096个)
QJ71WS96相关资料：
1、外形尺寸：98(H)*27.4(W)*90(D)[mm]
2、重量：0.17kg
