三菱Q系列
产品名称：

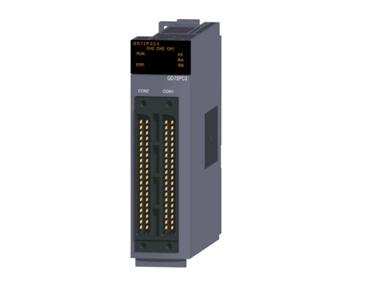

QD72P3C3三菱Q系列的一种特殊定位模块三菱QD72P3C3特价销售
产品详情
QD72P3C3是三菱Q系列的一种特殊定位模块，QD72P3C3内置计数器功能定位模块，具有1个插槽中定位3轴以及3通道的计数器功能。QD72P3C3价格，QD72P3C3供应商
QD72P3C3参数说明：3轴、控制单位为脉冲、1个数据/轴、最大脉冲输出100kpps、3通道100kpps计数、输入信号为DC5/24V、40针连接器、集电极开路输出
三菱Q系列定位模块QD72P3C3规格详细说明：
1、定位功能
· 控制轴数：3个轴
· 控制系统：PTP(点到点)控制、速度控制
· 控制单位：脉冲
· 定位数据：1数据/轴(通过GX Configurator-PT或顺控程序进行设置)
· 控制方式：递增方式、绝对方式
· 定位范围
① 递增方式：-1073741824~173741823(脉冲)
② 绝对方式
· 使用线性计数器时：-1073741824~173741823(脉冲)
· 使用链接计数器时：0~173741823(脉冲)
· 指令速度：1~100000(脉冲/秒)
· 加速/减速处理：自动梯形加减速
· 加减速时间：1~5000(ms)
· 起动时间：1轴启动、3轴同时启动都为1ms
· 最大输出脉冲：100kpps
· 驱动单元间的最大连接距离：2m
2、计数器功能
· 最高计数速度：100kpps
· 通道数：3通道
· 计数范围：31位带符号的二进制数
-1073741824~173741823(线性计数器时)、0~173741823(链接计数器时)
· 外部连接方式：40针式连接器
· 适用线径：0.3平方毫米(使用A6CON1、A6CON4时)，AWG#24(使用A6CON2时)
3、QD72P3C3其它规格
· 外围设备/对应应用程序包：GX Configurator-PT(另售)
· 数据备份：无
· 连接外部设备用连接器：A6CON1、A6CON2、A6CON4(另售)
· DC5V内部电流消耗：0.57A
· 占用的I/O点数：32点(I/O分配：智能功能模块为32点)
· 外形尺寸(毫米)：98(H)*27.4(W)*90(D)
· 重量(kg)：0.16
【上海菱瑞电气自动化设备有限公司】专业销售日本三菱PLC、三菱触摸屏HMI、三菱变频器、三菱伺服，特殊规格均可供应，拥有价格优势与庞大的库存，可以确保准时交货，品质保证，可提供24小时上门服务，实体保障，值得信赖！服务热线：021-80392740。
