三菱Q系列
产品名称：

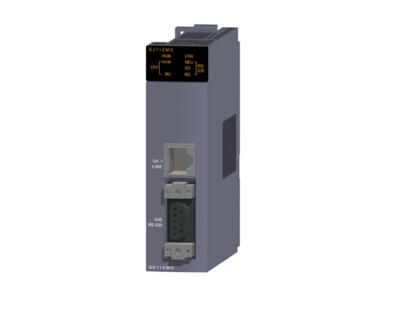

QJ71CMO 内置1通道调制解调器三菱QJ71CMO特价销售
产品详情
QJ71CMO产品概述：内置调制解调器1通道、RS232接口1通道
三菱PLC模块QJ71CMO性能规格：
1、通道1
接口：LINE(RJ-11)
适合线路：公用线
PBX模拟内线(相当NTT线路)
2线式/ 4线式模拟专用线路
通信方式：全双工通讯，ITU-T建议V.21，V.22，V.22bis，V.32，V.32bis，V.42，V.42bis，MNP3~5级
同步方式：异步
传送速度：300/200/2400/4800/7200/9600/12000/14400bps
传送控制：FSK(300bps)，PSK(1200bps)，QAM(2400/4800/9600bps)，TCM(7200/9600/12000/14400bps)
NCU格式：自动模式（AA）
动作模式：ORIGINATE/ANSWER（自动切换）
传输级别：-15dbm
接收级别：-43dbm以上
2、通道2
接口：RS-232(D-sub 9针)
通讯系统：
MC 协议通讯：半双工(协议)、全双工/半双工通讯(线路)
无顺序协议通讯：全双工 半双工通讯
双向协议通讯：全双工 半双工通讯
同步系统：起始 停止同步系统
传送速率：50/300/600/1200/2400/4800/9600/14400/19200/28800/38400/57600/115200bps,当CH.1使用时，57600以内可以使用。
最大传输距离：15M
3、数据格式：起始位 1、数据位 7或8、奇偶检验位为1(垂直校验)或无校验、停止位为1或2
4、访问周期：
MC 协议通讯：在安装的 PLC CPU 进行结束处理时处理一个请求。必须处理的扫描次数 链接扫描的次数依赖于请求的内容。
无顺序协议通讯/双向协议通讯：当有发送请求时发送 可以在任意时间接收。
5、错误检测：
奇偶校验：所有协议，通过参数选择奇/偶
和数校验码：通过参数选择 MC 协议双向协议、通过用户设定帧选择无顺序协议
6、传送控制
LINE：DC1/DC3(Xon/Xoff)控制、DC2/DC4控制都可以
RS-232：DTR/DSR控制、RS/CS控制、CD信号控制、DC1/DC3(Xon/Xoff)控制、DC2/DC4控制都可以
7、线路构成：1：1
8、输入输出占有点数：32点(I/O分配：智能模块32点)
9、DC5V内部耗电：0.46A
