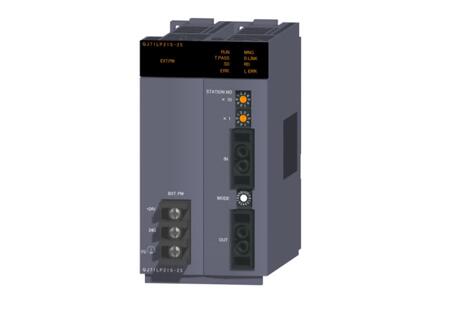

QJ71LP21S-25三菱远程主站网络模块三菱QJ71LP21S-25现货供应
产品详情
QJ71LP21S-25参数说明：MELSECNET/10H模块，SI/QSI光纤，双环，带外部供电功能三菱PLC模块QJ71LP21S-25远程主站性能规格(QJ71LP21S-25产品介绍)：
【网络最大点数】LX/LY(8192点)、LB(16384点)、LW(16384点)
【每个站的最多链接数】
◆ PC到PC间：
·MELSECNET/H模式，MELSECNET/10模式：{(LY+ LB)÷8+(2*LW)}≦2000字节
·MELSECNET/H扩展模式：{(LY+ LB)÷8+(2*LW)}≦35840字节
◆ 远程I/O网络：
·远程主站→远程I/O站：{(LY+ LB)÷8+(2*LW)}≦1600字节
·远程I/O站→远程主站：{(LX+ LB)÷8+(2*LW)}≦1600字节
·多重远程主站←→多个远程副主站：{(LY+ LB)÷8+(2*LW)}≦2000字节
【每个远程I/O站的最多输入输出点】X+Y≦4096点，如果X/Y编号重复，则只有一方的点成为对象。
【每站远程I/O站装置点数】M(8192点)、SM(2048点)、D(1228点)、SD(2048点)
【通信速度】25Mbps/10Mbps(MELSECNET/H模式时：10Mbps)
【每个网络的站数】
◆ PC到PC间：64站(管理站：1，通常站：63)
◆ 远程I/O网络：65个站(远程主站：1个，远程I/O站：64个)
【总距离】30km
【站之间的距离】
◆ 25Mbps时：SI电缆200m、H-PCF电缆400m、宽带H-PCF电缆/QSI光缆1km
◆ 10Mbps时：SI电缆500m、H-PCF电缆/宽带H-PCF电缆/QSI光缆1km
【连接电缆】SI/H-PCF/宽带H-PCF/QSI光纤电缆
【适用连接器】2芯光纤插头
【最多网络数目】239(包括PLC到PLC网络的总数)
【最大组数】32(MELSECNET/H模式时：9)
【传送方法】双工环路
【通讯方法】令牌总线
【同步方法】帧同步
【编码方法】NRZI代码(倒转不归零)
【传送格式】HDCL 标准(帧格式)
【出错控制】CRC(X的16次方+X的12次方+X的15次方+1)和超时重试
【输入/输出点数】48点(I/O分配：空16点＋智能功能模块：32点)
【外部供给电源】电压DC20.4~31.2V、电流0.20A、允许瞬时停电时间为1ms
【DC5V內部消耗电流】0.55A
【QJ71LP21S-25外形尺寸H*W*D[mm]】98*55.2*90
【QJ71LP21S-25重量】0.20kg
