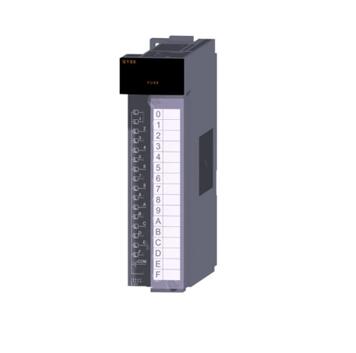

三菱PLC模块 QY80 16点晶体管漏型输出模块 现货销售
产品详情
QY80是三菱Q系列PLC的输出模块，DC5/12V，有保险丝，16点晶体管漏型输出。公司主营三菱PLC，三菱Q系列I/O模块价格好，QY80现货批发销售！
三菱PLC Q系列输出模块QY80规格详细说明:
输出类型 晶体管漏型输出模块
输出点数 16点
隔离方法 光电耦合器
额定负载电压 12-24VDC(+20/-15%)
最大负载电流 0.5A/点，4A/公共端
最大起动电流 4A,10ms或更短
OFF时的泄漏电流 0.1mA或更短
ON时的最大电压降 0.2VDC(标准) 0.5A,0.3VDC(最大) 0.5A
OFF->ON响应时间 1ms或更短
ON->OFF响应时间 1ms或更短(额定负载,电阻负载)
电涌抑制器 齐纳二极管
保险丝 6.7A(不可更改)(保险丝熔断电流：50A)
保险丝熔断指示 有(当保险丝熔断时，LED有表示并且信号输出到CPU)
外部电源电压 12/12VDC (+20/-15%)(纹波系数在5%以内)
外部电源电流 20mA(在24VDC时)
介电耐压电压 560VAC ms/3个周期(海拔2000m (6557.38英尺))
绝缘电阻 由绝缘电阻测试仪测出10MΩ或更高
抗扰度 通过1500Vp-p嗓声电压、1μs嗓声宽度和25至60Hz嗓声频率的嗓声
第一瞬时嗓声IEC61000-4-4: 1kV
防护等级 IP2X
公共端子排列 16点/公共端(公共端子：TB17)
I/O点数 16(按16点输出模块设置I/O分配。)
运行指示器 ON指示(LED)
外部连接 18-点端子排(M3*6螺钉)
适用线径 芯0.3至0.75mm2(外径最大2.8毫米(0.11英寸))
适用夹紧端子 R1.25~3(不能使用带套管夹紧端子。)
5VDC内部电流消耗 80mA(标准:所有点ON)
外形尺寸(H*W*D) 98*27.4*90[mm]
重量 0.17kg
